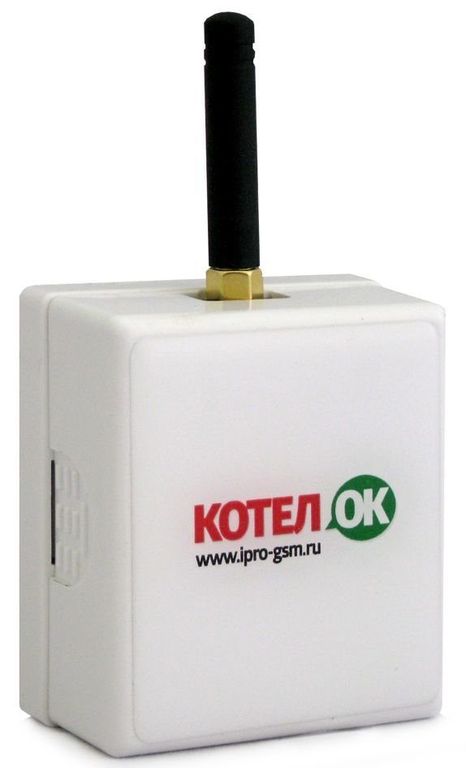

GSM модуль КотелОК
Управление котлом отопления с помощью GSM-команд или мобильного приложения. Через Wi-Fi не подключается!
Основные функции:
Дистанционный контроль за температурой в помещении.
Управление нагревательными приборами (котел, электронагреватель и т.д.) с мобильного телефона.
Контроль за отключением/включением электричества.
-
Встроенное силовое реле ~220В х 10А.
-
2 проводных термодатчика.
Преимущества прибора |
|
|
ЛЕГКАЯ НАСТРОЙКА Настройка прибора одним звонком за 2 минуты. |
|
|
КОНТРОЛЬ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ С помощью проводного датчика температуры можно контролировать температуру в доме со своего телефона находясь даже за 1000 километров. |
|
|
УСТАНОВКА ТРЕВОЖНЫХ ПОРОГОВ ТЕМПЕРАТУРЫ Выставите верхний и нижний пороги температуры и при поломке котла и остывании дома прибор сообщит вам на мобильный телефон о снижении температуры. |
|
|
УПРАВЛЕНИЕ КОТЛОМ С телефона управляйте температурой в доме. Можно управлять газовыми или электрическими котлами. Подключается как внешний термостат (стандартная функция). |
|
|
ЭКОНОМИЯ НА ОТОПЛЕНИИ В ваше отсутствие задавайте экономную температуру (например +10 С°, перед приездом задайте с телефона температуру +23 С°к вашему приезду дом прогреется. Возможно экономить на отоплении до 1500 рублей в месяц, особенно если вы постоянно не живете в доме. |
|
|
КОНТРОЛЬ ЗА ТЕМПЕРАТУРОЙ ТЕПЛОНОСИТЕЛЯ С помощью термодатчика в металлическом корпусе можно контролировать температуру теплоносителя и получать сообщения о снижении температуры. |
|
|
УПРАВЛЕНИЕ УСТРОЙСТВАМИ Силовое реле(сухие контакты) позволят управлять котлом или любыми электроприборами до 2,2 КВт (~220В х 10А) с телефона (освещение, полив, электрообогреватели, тёплые полы и т. д.). |
|
|
КОНТРОЛЬ ЭЛЕКТРИЧЕСТВА Контроль электричества и оповещение вас об отключении/включении. При отключении электричества КОТЕЛ.ОК работает на резервном аккумуляторе до 3 часов. |
|
|
РЕЗЕРВНОЕ ПИТАНИЕ Время автономной работы от Li-Ion аккумулятора 4,2В х 100мАч до 3 часов. |
|
|
МОБИЛЬНЫЕ ПРИЛОЖЕНИЯ Доступны приложения для Android и IOS. |
|
|
SIM КАРТА В КОМПЛЕКТЕ SIM карта в комплекте с выгодным тарифом. Стоимость SMS сообщения по тарифу 15 копеек. |
Сферы применения |
|
|
ДОМ Организуйте контроль за температурой в вашем доме. Особенно актуально, если вы постоянно не живете в загородном доме. При поломке котла и остывании дома вы сразу узнаете об этом и сможете все исправить. |
|
|
ДАЧА Сможете включать электронагреватели перед вашим приездом. Или увеличивать температуру на даче перед вашим приездом. |
|
|
ГАРАЖ Сможете включать нагреватели с телефона перед вашим приходом и поддерживать заданную температуру в гараже . |
|
|
СКЛАДЫ Контроль за температурой на складах. Включение/выключение электроприборов с телефона. |
 |
ХОЛОДИЛЬНЫЕ КАМЕРЫ Можно организовать контроль за температурой в холодильной камере и оповещать на телефон при изменении температурного режима. |
 |
СЕРВЕРНЫЕ Можно контролировать температуру в серверной. При превышении температуры автоматически включать охлаждение и оповещать ответственного сотрудника о повышении температуры. |
Простое мобильное приложение |
|
|
|
Настройка и управление GSM модулем |
Контроль за температурой на складах. Включение/выключение электроприборов с телефона.
Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.
Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.
Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор
Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии.
GSM модуль Котел.ОК может подключаться к различным газовым и электрическим котлам и с помощью него можно поддерживать температуру в доме.
Настройка GSM модуля "КОТЕЛ.ОК" |
|
|
ШАГ 1 |
|
|---|---|---|
|

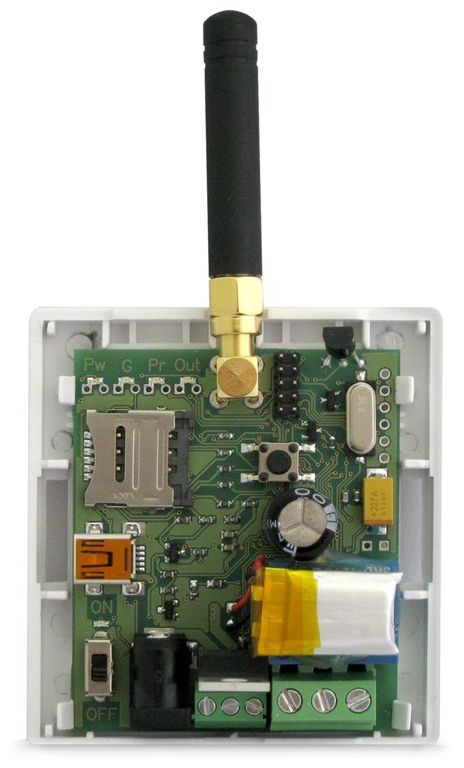

Откройте крышку прибора
Для этого нажмите сбоку на корпус, как это показано стрелками на рисунке, и потяните крышку на себя. |
Изучите информацию.
На тыльной стороне крышки устройства показано назначение клеммной колодки прибора, способ запроса показаний датчиков температуры и номер технической поддержки (8-804-333-90-80). |
Прикрутите антенну к прибору:
Для этого установите антенну в специальный разъем и вращайте по часовой стрелке.
|
|
|
ШАГ 2 |
|
|---|---|---|
|
Установка SIM карты:
Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке.
|
Установите Sim-карту в Sim-слот, как показано на рисунке:
Для этого установите антенну в специальный разъем и вращайте по часовой стрелке. |
Закройте крышку Sim-слота и сдвиньте её влево, как показано на рисунке:
Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке. |
|
|
ШАГ 3 |
|
|---|---|---|
|
Подключите адаптер к прибору и включите адаптер в розетку 220В.
|
Загорится индикатор Питание. Переведите выключатель Аккумулятор в положение ON (включено) после чего загорится индикатор Аккумулятор:
|
Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM). (Около 10 секунд)
|
При включении устройства, если телефонная книга пуста, то после индикатора GSM (10 секунд) загорается индикатор Настройка. Прибор сообщает, что он находится в режиме программирования.
Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения).
Прибор отклонит входящий вызов, индикатор Pr погаснет. На ваш мобильный телефон придет SMS-сообщение Телефон записан. Установлены тревожные пороги температуры для Т встр. Т.
Стандартные настройки |
Ваш номер телефона записан в первую ячейку памяти прибора.
Стандартные пороги оповещения:
- верхний порог +35 градусов.
- нижний порог +10 градусов.
Это означает, что:
- при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т1=+35С).
- при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т1=+10С).
При отключении электропитания вы получите SMS-сообщение "Основное питание отключено, работа от аккумулятора"
Чтобы узнать состояние устройства (показания датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:
ПАРАМЕТР |
ПОЯСНЕНИЕ |
|---|---|
|
Реле выключено |
Состояние встроенного реле |
|
Т 1 = 25С |
Показание основного датчика темпер. (например 25С) |
|
Т 2 = Откл |
Показания дополнительного датчика темпер. (отключен) |
|
Питание Ок |
Состояние электропитания устройства (Ok\выключено) |
|
Уровень GSM = 80% |
Уровень сигнала сети GSM (от 0 до 100%) |
Технические характеристики GSM модуль КОТЕЛ.ОК |
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПОЯСНЕНИЕ |
|---|---|---|
|
Количество датчиков температуры |
2 (шт.) |
Подключаются 2 внешних термодатчика. Например для контроля температуры воздуха и теплоносителя. (Используются цифровые датчики температуры DS18B20) |
|
Количество управляющих выходов |
1 (шт.) |
Выход предназначен для управления котлом или различными электроприборами (Реле, перекидной контакт, максимальная нагрузка 10А/220В) |
|
Количество телефонов для оповещения |
5 (шт.) |
Прибор может отправлять сообщения на 5 номеров телефонов |
|
Емкость встроенного аккумулятора |
4,2В х 100 мА |
Прибор может работать на аккумуляторе до 3 часов. |
|
Разъем для подключения антенны |
SMA |
При необходимости можно подключить внешнюю GSM антенну с кабелем 2,5 м |
|
Напряжение питания (В) |
12 В |
Можно питать от сетевого адаптера или внешнего блока питания 12В |
|
Ток потребления при питании 12 В (мА) |
50 (мА) |
Базовый блок |
|
Рабочий температурный диапазон (°С) |
-30°С +55°С |
Рабочий температурный диапазон (°С) - может работать в неотапливаемых помещениях |
|
Влажность (%) |
5% ... 85% |
Влажность без учета конденсации |
|
Габаритные размеры (мм) |
62 (д) х 67 (ш) х 31 (в) |
Размеры базового блока |
|
Масса (кг) |
0,55 (кг.) |
Без учета аккумулятора |

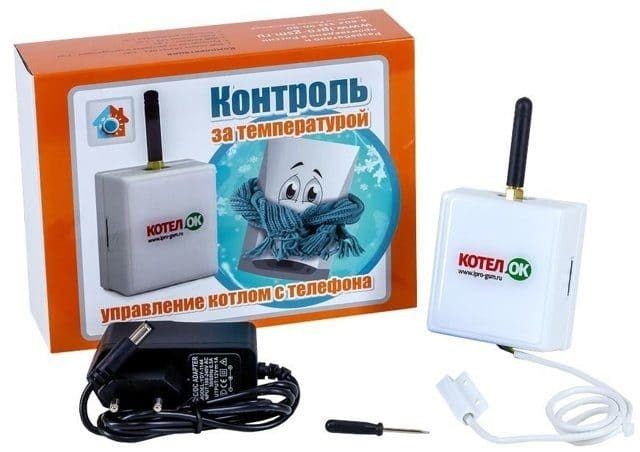

GSM модуль "КОТЕЛ.ОК" комплектация |
|
|
GSM модуль КОТЕЛ.ОК |
1 (шт.) |
|
|
Антенна GSM штыревая 4 см (установлена) |
1 (шт.) |
|
|
Руководство по эксплуатации |
1 (шт.) |
|
|
Блок питания 12В х 1А |
1 (шт.) |
|
|
Термодатчик с кабелем 0,2 м (установлен) |
1 (шт.) |
|
Производитель
|
ООО "ИПРо" |
